IQ混頻器原理與應用

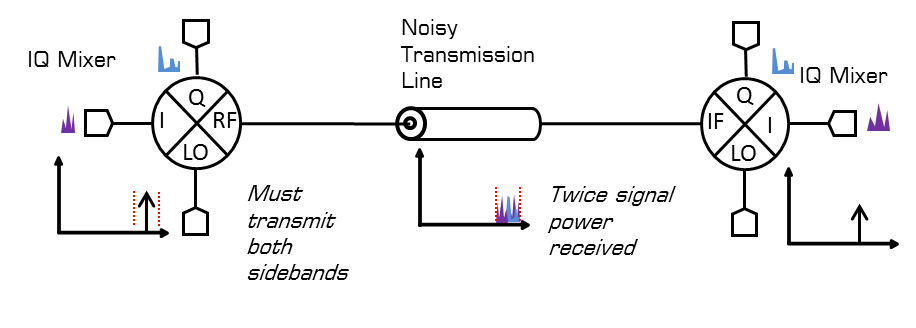

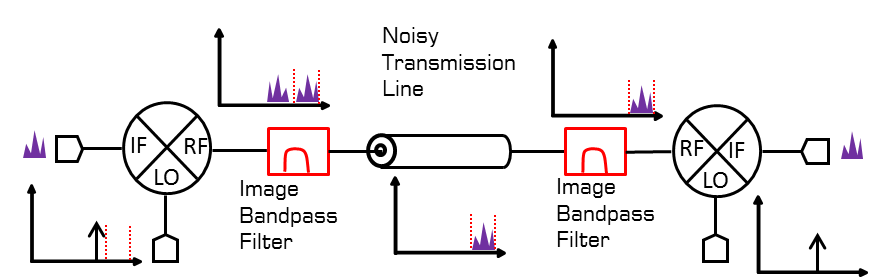

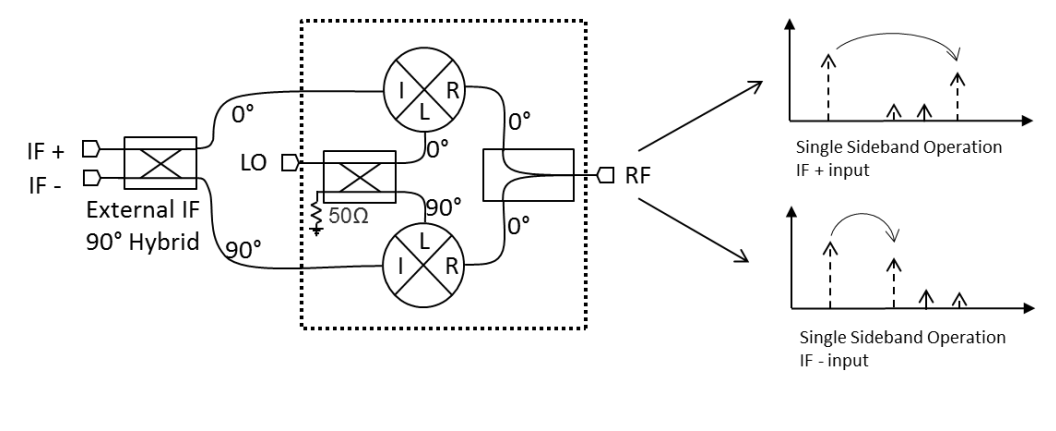

| IQ混頻器與常規混頻器的區別在于： 中頻IF由I、Q兩路組成 LO內有有電橋 內部由2個混頻組成。  圖1：IQ混頻器原理框圖 1. 上變頻，邊帶抑制混頻器 SSB Mixer 用作上變頻時，也叫邊帶抑制混頻器，IF端口加電橋。 通過選擇輸入電橋端口，選擇射頻的上邊帶或下邊帶； 通過調節IQ偏置電壓可以調節LO本振泄露； 通過IQ兩路的平衡度調節邊帶抑制。  圖2：上變頻，邊帶抑制 2. 下變頻，也叫鏡像抑制混頻器IR Mixer 在IF端加電橋，可以抑制鏡像干擾產生的中頻信號。  3：下變頻，鏡像抑制 3. 典型的超外超系統  圖4：典型的超外差鏈路 如果使用常規的平衡混頻器，將IF上變頻后，在LO兩端有同樣功率大小的頻率，LO+IF和LO-IF，需要用濾波器將其濾波器； 在接收端，必須加前置濾波器，否則鏡像頻率和目標頻率與LO混頻后，產生的頻率都是IF，無法區分。 4. IQ混頻器系統  圖5：IQ混頻器系統 采用IQ混頻器，在發射端和接收端可以減去濾波器，從而減小系統尺寸，簡化設計。 |
