微波功率放大器主要分為真空和固態兩種形式。基于真空器件的功率放大器，曾在軍事裝備的發展史上扮演過重要角色，而且由于其功率與效率的優勢，現在仍廣泛應用于雷達、通信、電子對抗等領域。后隨著GaAs晶體管的問世，固態器件開始在低頻段替代真空管，尤其是隨著GaN，SiC等新材料的應用，固態器件的競爭力已大幅提高[1]。本文將對兩種器件以及它們競爭與融合的產物——微波功率模塊（MPM）的發展情況作一介紹與分析，以充分了解國際先進水平，也對促進國內技術的發展有所助益。

1.   真空放大器件

跟固態器件相比，真空器件的主要優點是工作頻率高、頻帶寬、功率大、效率高，主要缺點是體積和質量均較大。真空器件主要包括行波管、磁控管和速調管，它們具有各自的優勢，應用于不同的領域。其中，行波管主要優勢為頻帶寬，速調管主要優勢為功率大，磁控管主要優勢為效率高。行波管應用最為廣泛，因此本文主要以行波管為例介紹真空器件。

1.1   歷史發展

真空電子器件的發展可追溯到二戰期間。1963年，TWTA技術在設計變革方面取得了實質性進展，提高了射頻輸出的功率和效率，封裝也更加緊湊。1973年，歐洲首個行波管放大器研制成功。然而，到了20世紀70年代中期，半導體器件異軍突起，真空器件投入大幅減少，其發展遭遇極大困難。直到21世紀初，美國三軍特設委員會詳細討論了功率器件的歷史、現狀和發展，指出真空器件和固態器件之間的平衡投資戰略。2015年，美國先進計劃研究局DARPA分別啟動了INVEST，HAVOC計劃，支持真空功率器件的發展和不斷增長的軍事系統需要，特別是毫米波及THz行波管[2-4]。當前真空器件已取得長足進步，在雷達、通信、電子戰等系統中應用廣泛。

1.2   研究與應用現狀

隨著技術的不斷進步，現階段行波管主要呈現以下特點。一是高頻率、寬帶、高效率的特點，可有效減小系統的體積、重量、功耗和熱耗，在星載、彈載、機載等平臺上適應性更強，從而在軍事應用上優勢突出。二是耐高溫特性，使行波管的功率和相位隨著溫度的變化波動微小，對系統的環境控制要求大大降低。三是抗強電磁干擾和攻擊特性，使其在高功率微波武器和微波彈的對抗中顯示出堅實的生存能力。四是壽命大幅提高，統計研究顯示，大功率行波管使用壽命普遍大于5 000 h，中小功率產品壽命大于10 000 h，達到武器全壽命周期。圖1為2000年前產品的平均首次故障時間（MTTF）統計，可以看出各類系統中真空器件的穩定性都有提升，空間行波管的MTTF更是達到數百萬h量級，表現出極高的可靠性[1, 4]。

圖 1 真空功率器件MTTF概況

Fig. 1 Mean time to failure (MTTF) of vacuum power device

公開報道顯示，美軍作戰平臺中真空器件被大量使用，是現役電子戰、雷達和通信的主要功率器件。新開發的高頻段、小型化行波管及功率模塊進一步推動高性能裝備的不斷出現。典型應用包括車載防空反導系統、地基遠程預警與情報系統、機載火控系統、無人機通信系統、電子戰系統、空間以及衛星通信系統等[5]。下面介紹當前正在研究和應用的行波管的幾種重要技術。

1.2.1   行波管有源組陣技術

國外近幾年主要在更高頻段發展一系列的小型化行波管，頻段覆蓋X，Ku，K，Ka，140 GHz等，并不斷在新技術上獲得突破。國內經過近10多年的努力，行波管在保持大功率和高效率的前提下，體積減小了1個數量級，為有源組陣技術奠定了良好的基礎。

行波管有源組陣的形式分為單元放大式和子陣放大式兩種。與無源相控陣相比，其單個行波管的功率要求低，器件的可靠性和壽命相對較高。同時各通道相對獨立，某通道出現故障不會影響到其他通道，因此系統的可靠性高。而且整個輻射陣面可以分多個區域獨立工作，實現系統多目標、多任務的能力。與固態有源相控陣相比，作用距離更遠，威力更大，且配套的冷卻車和電源車相對短小精悍，系統機動性高，戰場生存能力強。由于其全金屬、陶瓷密封結構，在面對高功率微波武器時的生存能力更強。在相同的陣面功率時所需的單元數將少1個數量級，因此成本會大幅降低。與單脈沖雷達相比，其作用距離、分辨率、多目標、多任務、壽命及任務可靠性等指標會更好[5]。目前，國內正在開展基于行波管的Ku波段稀布陣低柵瓣技術研究，以期在陣元間距30 mm的條件下實現?20 dB的柵瓣。

另外，與行波管有源組陣相配套的小型化大功率環行器研究進展迅速。采用不等尺寸單元組成的非周期排列方式、徑向等間距排列的非周期環形陣和子陣非規則排列等新型陣面技術能夠很好解決大單元間距引起的柵瓣問題，這些共同保障行波管有源組陣的推進。

1.2.2   毫米波和THz行波管

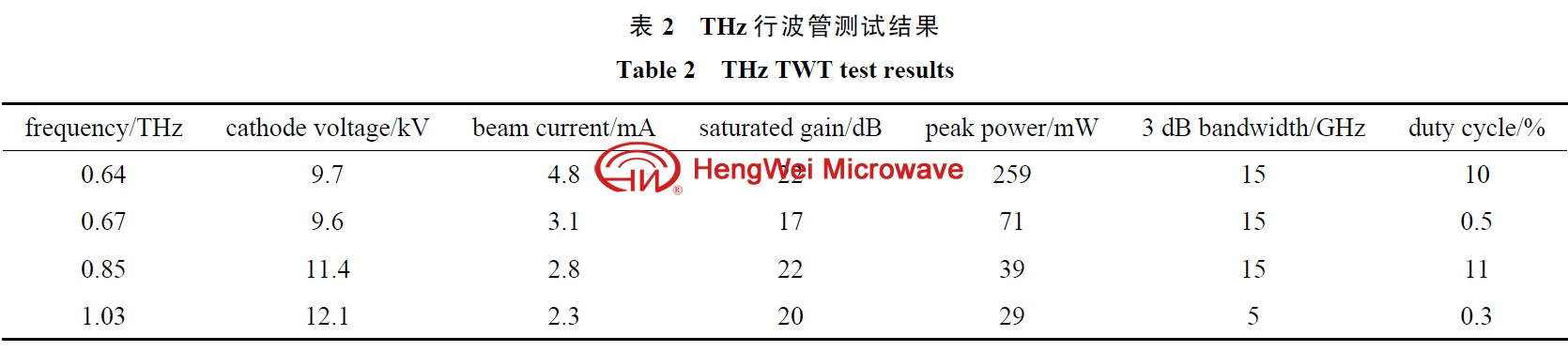

5G移動通信技術的發展，對Ka到W波段的毫米波功率放大器提出了需求。未來5G需要寬帶接入一個地區，而又不能采用光纖的地方，則只能選擇毫米波波段[6]。THz波由于具有頻率高、寬帶寬、波束窄等特點，使得其在雷達探測領域具有重大的應用潛力。但隨著頻率的升高，對器件的加工工藝要求也越來越高。近年來，微機械（MEMS）微細加工工藝的全面引入改善了傳統工藝，使得真空器件工作頻率進入到毫米波和THz頻段，現有器件最高已經達到1 THz。短毫米波行波管近年來漸趨成熟，并初步形成了相關的系列產品，表1為國內外典型毫米波行波管產品[7]。諾格公司在2013年成功研制出了220 GHz的折疊波導行波管功率放大器，國內中電第十二研究所以及中國工程物理研究院都開展了220 GHz行波管的研究工作，諾格公司在2016年還首次將行波管工作頻率提高到1 THz[8]。表2為一些THz行波管典型研究的測試結果。

1.3   發展趨勢

1.3.1   更高頻段

毫無疑問，工作頻段高是TWTA的絕對優勢所在。在高頻段，固態功率放大器（SSPA）的輸出功率和效率均遠低于TWTA，因此高頻化是TWTA的必然發展趨勢。MEMS微細加工工藝促使毫米波和THz頻段的研究推進。空間行波管隨著Ku波段的趨于飽和以及高清電視、多媒體通信等市場需求的驅動使得Ka波段的應用逐漸增多，而且有往Q/V頻段遷移的趨勢，已逐漸成為新的研究熱點[9]。而THz頻段的通信具有極高傳輸速率，隨著波導技術的進步，在外太空探測中TWTA的應用潛力很大。

1.3.2   更高的效率

應用以來，各個波段行波管的效率均在不斷提高。目前L3公司制造的Ku波段88125H，效率可達73%，為當前公開報道的最高值。目前電源效率已經很高，普遍優于90%，進一步提高效率將是一種研發挑戰，因此主要靠提高行波管的效率以實現總效率值的增加。通過優化行波管螺旋節距分布就是一種提升效率的有效方法[10]。

1.3.3   小型化行波管

TWTA小型化技術在過去幾十年中已有了顯著的改進，而且行波管有源組陣等技術的發展推動著行波管小型化不斷向前發展。另外TWTA的一個潛在的變化是增加Mini-TWT的使用。Mini-TWT是傳統TWT的小版本，是微波功率模塊的基礎，雖無法達到高射頻輸出功率，但在減小體積的同時也提高了效率，尤其在衛星通信等領域影響重大[11-12]。
